要素間の最短・最長距離について

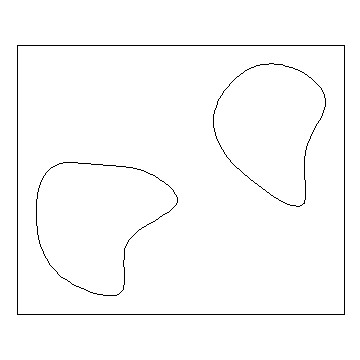

たとえば、次のような2つの曲線間の最短距離を求めたい場合

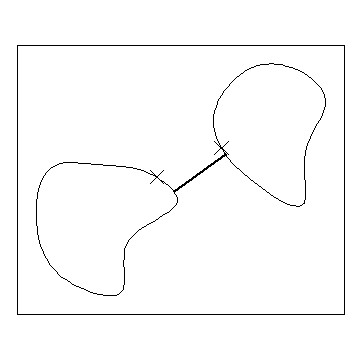

要素・直線・二点間コマンドで、各要素をピックすることで求められます。(バリアント要素)

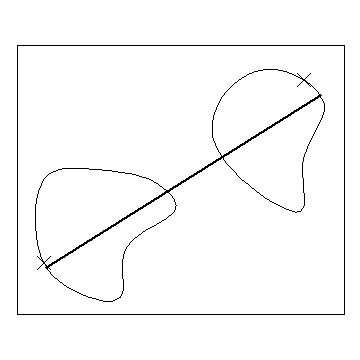

ピック位置を変えれば、最長距離の直線を作成できます。
ピック位置が悪いと、次のように、接線になったり

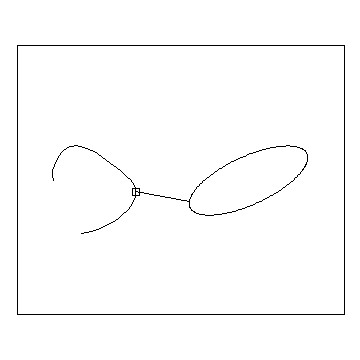

特異点(□のマーカー)からの法線になってしまうので注意してください。
要素は、直線、円、円弧、楕円弧、開・閉曲線が指定できます。

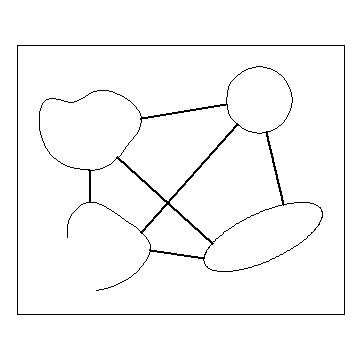

四種類の要素間で、最短直線を計算させてみました。

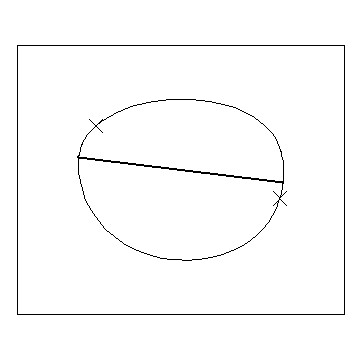

あと、一つの要素の2カ所を指定することもできます。
上の例では、玉型の最長距離を計算できます。
求まった直線を直径とする円を作成すると、この玉型の包絡円になります。
