包絡円の描き方

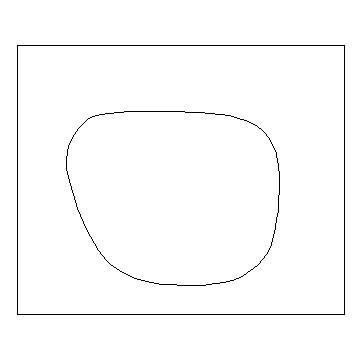

次の玉型を例に、包絡円の描き方を説明します。

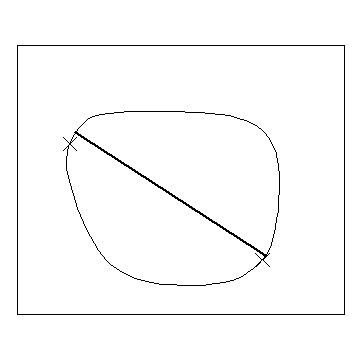

まず、要素・直線・二点間で最長距離を求めます。（参考）

ピックする位置によっては、間違った結果が得られるので注意してください。

直線を直径とする円を描きます（要素・円・外周円にて通過点３を省略）

ここで、円の中に曲線がすべて入っていれば、この円が求める包絡円になります。

この場合、Ｘ印の所が僅かですが、はみ出していますので、求まった円は、ＵＮＤＯで削除します。

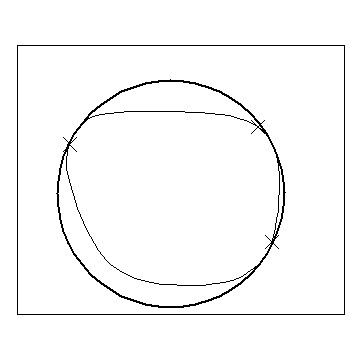

３点で接する場合のようなので、要素・円・接円３にて円を描画します。

ピック点は、直線の両端とはみ出した部分辺りが良いでしょう。

うまく、包絡円が描けました。

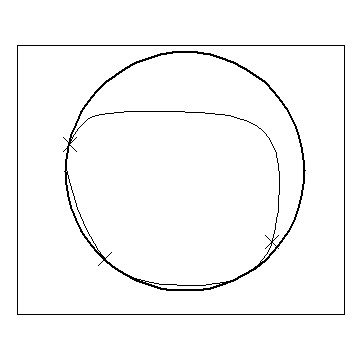

念のため、反対側をピックし、要素・円・接円３にて接円が描けるか試してみます。

描くことは出来ましたが、半径が少し大きいようです。

接円が２つ定義できる場合ですが、半径が小さき先ほどの円が包絡円となります。

この説明で使用した、玉型をダウンロードできるようにしておきます。

玉型によっては、ピック位置が不適切ですとエラーが出て接円が求まりません、ご注意ください。
